离心风扇性能优化

在CAESES中建立风扇流道及叶轮的全参数化模型，根据CFD仿真计算得到的性能结果，通过优化算法控制进出口气流角等参数的变化。


经过优化计算，得到优化模型相比原风扇在优化工况附近的P-Q性能基本不变，功耗情况整体有所下降，取得了较好的结果。其中设计工况点在流量相同情况下，最大功耗下降了2.4%.

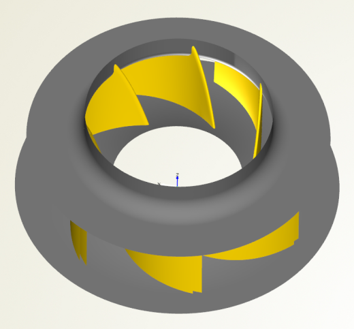

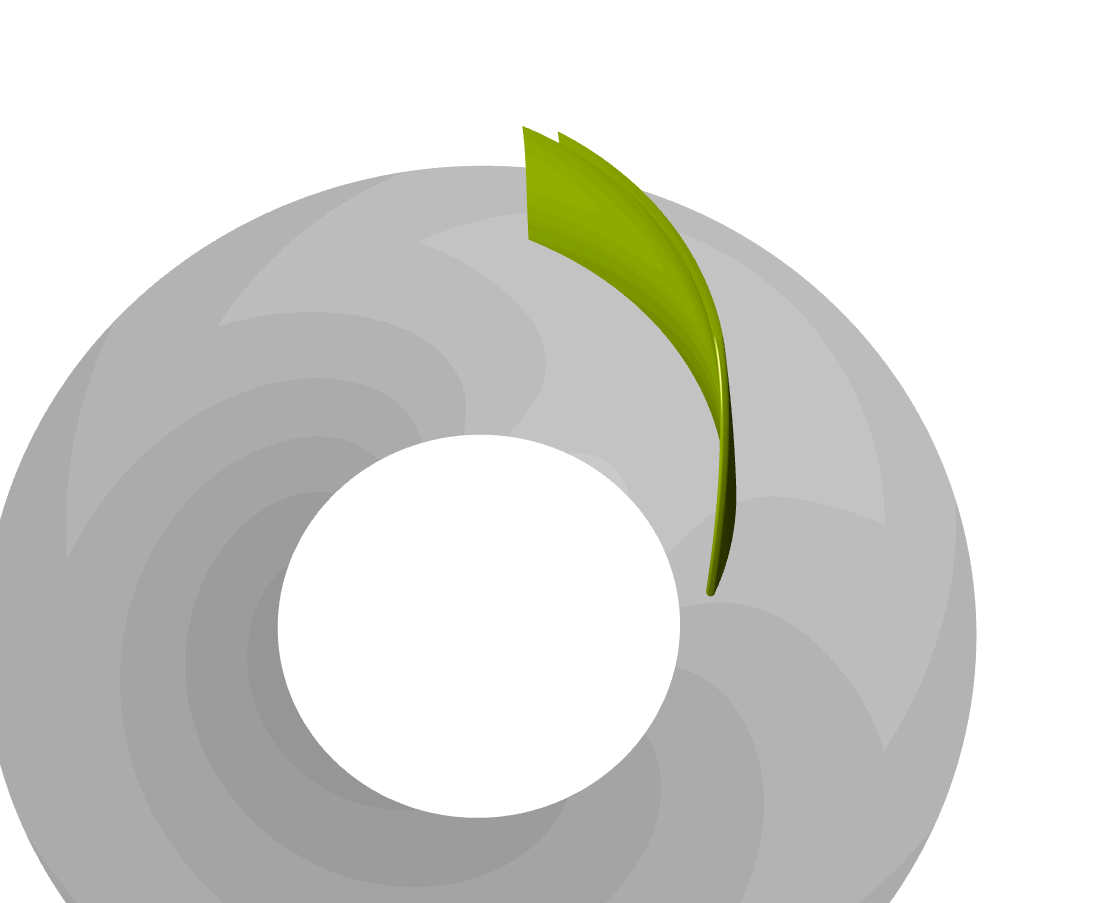

CAESES参数化建模






图片7.png  图片8.png

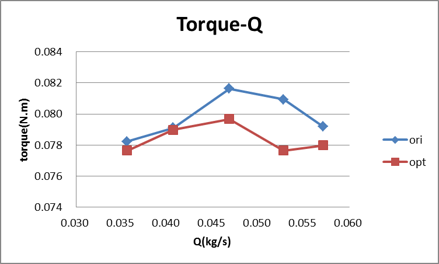

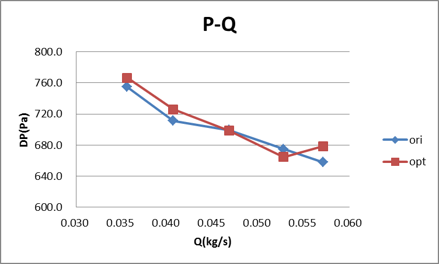

性能对比（风量-功率、风量-压力）
